11阶灰阶测试卡
- 品牌：ESSER爱莎/Sine Image 型号：TE165 尺寸：280 x 157.5mm 比例：16:9 类型：反射式/透射式可选
- 咨询热线：13376066805
-
-
产品详情
-
联系我们

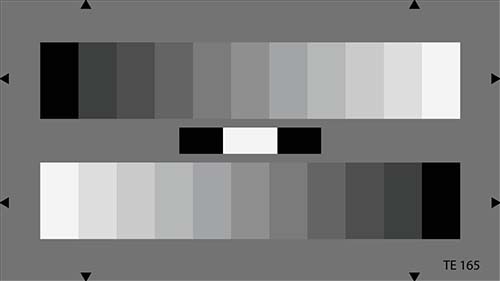

两个11度灰阶条按相反的方向排列在灰色背景(D≈0.56)中，灰阶条符合ITU BT.709标准。
根据BT.709标准，一个最佳伽玛校正相机的输出信号产生两段逆流的线性步进信号。
灰阶的对比范围是40:1。
11阶灰阶测试卡参数表
|
Step 灰阶等级 |
Density 密度 |
Remission in % 缓解率 |
Video signal for BT.709 in % BT.709的视频信号率 |
Video signal for gamma 0.45 in % 伽马0.45的视频信号率 |
| 1 | 0.05 | 89 | 100 | 100 |
| 2 | 0.13 | 74 | 91 | 92 |
| 3 | 0.22 | 60 | 82 | 84 |
| 4 | 0.32 | 48 | 73 | 75 |
| 5 | 0.43 | 37 | 64 | 67 |
| 6 | 0.56 | 28 | 55 | 59 |
| 7 | 0.70 | 20 | 46 | 51 |
| 8 | 0.88 | 13 | 37 | 43 |
| 9 | 1.08 | 8 | 28 | 35 |
| 10 | 1.34 | 5 | 19 | 26 |
| 11 | 1.64* | 2 | 11 | 19 |
*反射式测试卡的生产工艺允许的最大印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。
两个黑色方块和一个白色方块位于两个灰阶条中间，黑色方块的密度为D＞3.0(缓解率＜0.1%)。白色方块的密度为D=0.05(缓解率89.9%)。
灰阶测试卡使用推荐
调整光圈直至最亮方块在波形监控器达到100%视频信号。用一个具有ITU BT.709标准的最佳校正的摄像机，最黑方块会达到10%的信号水平。
当用此卡做0.45伽马校正时，每一灰阶的视频信号水平会按照上表所列出的数据变化。
