几何/重合测试卡
- 品牌：Sine Image/ESSER爱莎 型号：NJ-10-100A 尺寸：可定制 材料：菲林/高清相纸 比例：4:3 类型：反射式/透射式可选
- 咨询热线：13376066805
-
-
产品详情
-
联系我们
几何/重合测试卡简介

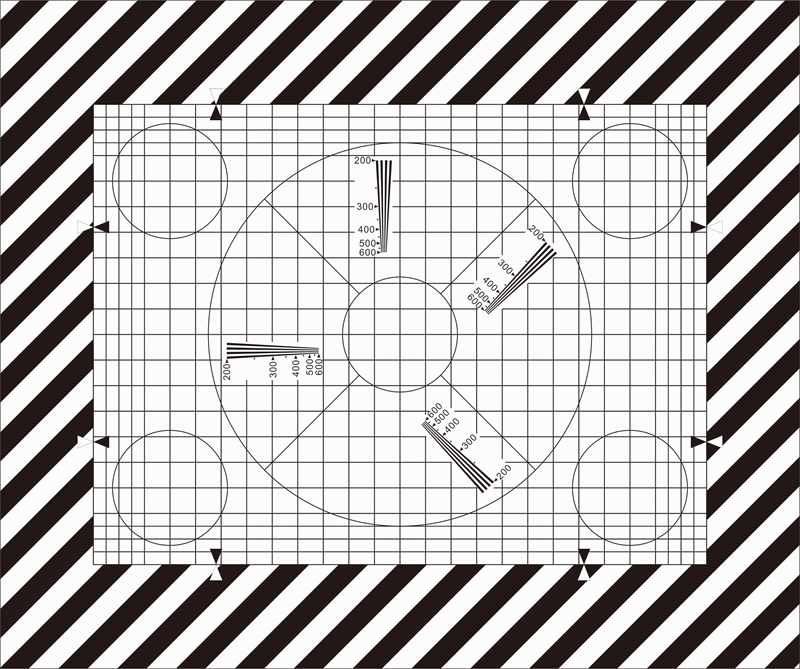

几何/重合测试卡在条纹背景上有水平23个和垂直53个直线栅格。3个网格线从中间划分外围的3行网格。网格线的宽度是图像宽度的0.15%。大圆形线的直径为83是图像高度的1/3%，5个小圆形线的直径是图像高度的25%。
4分辨率锲被分布在大圆的0°、45°、90°和135°处，对应的2-10MHz信号频率（8 MHz和600线的标记结束）。
几何/重合测试卡应用
- 该测试卡专门为运营调整和控制TV摄像机而设计。
- 圆圈的线性扫描可以粗略的视觉评估。
- 网格线的作用是调整定位。
- 锲的作用是测试分辨率。
几何/重合测试卡
