分辨率测试卡SFRreg应用
文章出处：江苏色差仪 人气：985发表时间：2018-03-02
分辨率测试卡SFRreg在两种模式下工作。
交互/设置模式(通过按下Imatest测试卡分析软件主窗口中的Rescharts，然后选择10 SFRreg，按SFRreg设置，或按Interactive / Postprocessors下拉菜单，然后选择SFRreg设置运行)允许您选择设置并交互地检查结果详情。保存的设置用于自动模式。
自动模式(通过按下SFRreg Auto或通过按下Imatest主窗口中的固定模块下拉菜单，然后选择SFRreg运行)将自动运行，无需其他用户输入。ROI基于从交互/设置模式保存的设置自动定位。这允许在不改变设置的情况下分析不同大小和成帧的图像。自动模式适用于大批量的文件，特别适用于自动测试，其中构图可能因图像而异。
Optikos子午投影系统的分辨率测试卡SFRreg图像
分辨率测试卡SFRreg设计用于处理来自Optikos Meridian系统的图像，该系统由多个投影仪组成，这些投影仪向照相机投影配准标记图案。这些可以图案出现在相机的无限远焦点。典型的图像如图所示。

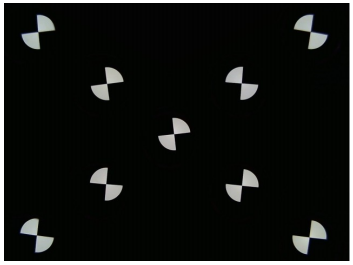

从9投影机Optikos子午线系统获得的图像

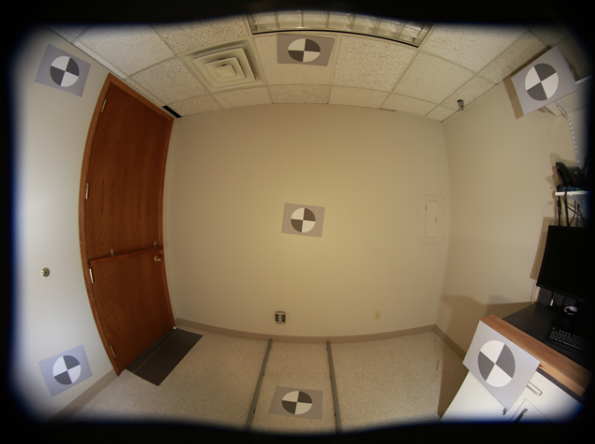

分辨率 测试卡SFRreg从任意阵列的打印的定位图表
分辨率测试卡SFRreg还还可以与打印的定位标记模式配合使用，检测图像中的任何位置。 对于极端广角(鱼眼)镜头，它们应该直接朝向相机。可以向图像添加其他图形(通常为彩色或灰度)以进行其他测量。
SFRreg图表打印选项
| 打印模式 |
喷墨(反光) 喷墨(透射) LVT胶片(透射) |
喷墨(反射)通常是最常用的选择，但是对于极端鱼眼镜头来说照明可能比较困难的。透射图与低成本透射灯箱配合使用。 LVT图相对昂贵，并且可能比大多数应用所需要的更精细。 |
| 对比度 | 4:1，10:1 | 4:1对比度在新的ISO 12233:2014标准中指定，但是对于可能被“真实世界”干扰低对比度对准标记的检测的对象10:1比例更适合。 |
| 表面 | 哑光或半光 | 半光泽更容易受到眩光(镜面反射)干扰，特别是对于广角镜头。 哑光被推荐用于大多数应用，特别是广角镜头或困难的照明情况。 |
| 形状 |
圆 椭圆形 (4:3或16:9) |
圆形图适用于大多数应用。 椭圆图可能在极端鱼眼镜头的外边界附近工作更好。 |
